珠江冠缆电缆中压电缆
中压电缆的电压规模在 6 kV 和 33kV 之间。它们大多被出产为许多运用(如公用事业、石化、运送、废水处理、食物加工、商业和工业商场)的发电和分销网络的一部分。
一般来说,它们大多数都用在电压规模高达36kV的体系,在发电和配电网络中发挥着不可或缺的效果。
规范02
跟着全球对中压电缆的需求日益增长,与行业规范的一致性渐渐的变重要。
中压电缆最重要的规范是:
——IEC 60502-2:全球中压电缆最常用,其额外电压高达36千伏,规划和测验规模更广,包含单芯电缆和多芯电缆;铠装电缆和非铠装电缆,两种类型的铠装"带铠和线铠"包含在内。
——IEC / EN 60754:规划用于评价卤素酸气体的含量,旨在承认绝缘、护套等资料起火时开释的酸性气体。
——IEC / EN 60332:丈量发生火灾时在整个电缆长度中传达的火焰。
——IEC / EN 61034: 指定在特定条件下承认电缆焚烧的烟雾密度的测验。
——BS 6622: 包含额外电压高达 36 kV 的电缆。它涵盖了规划和测验规模,包含单芯和多芯电缆;只要铠装电缆, 只要线铠类型和 Pvc 护套电缆。
——BS 7835: 包含额外电压高达 36 kV 的电缆。它涵盖了规划和测验规模,包含单芯、多芯电缆,仅适用于铠装电缆,仅适用于线铠、低烟无卤电缆。
——BS 7870:是一系列很重要的规范,适用于低压和中压聚合物绝缘电缆,供发电和配电公司运用。

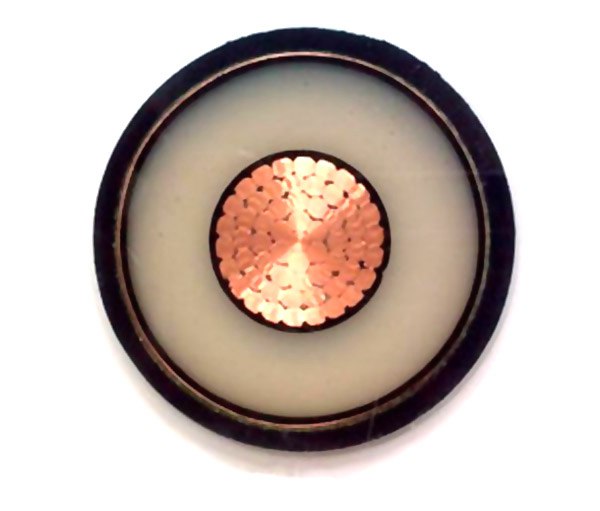

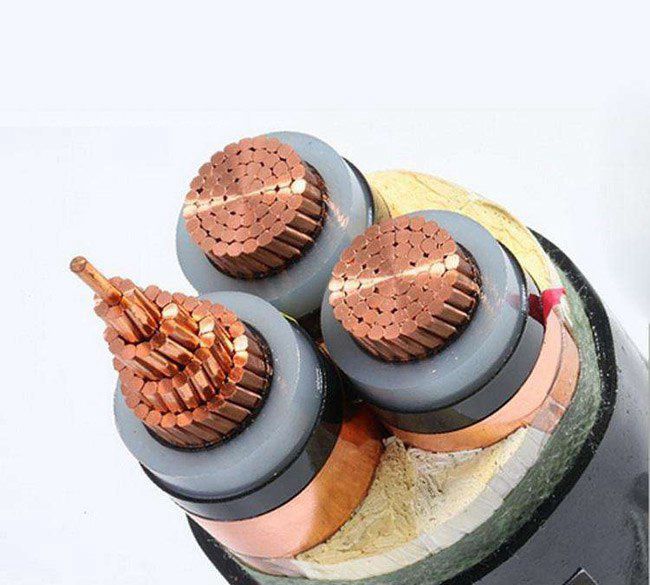

03结构和资料
中压电缆规划能够有不同的尺度和类型。结构比低压电缆的结构杂乱得多。
中电压电缆和低电压电缆的差异不只在于电缆的结构方法,还来自制作工艺和原资料。
在中压电缆中,绝缘进程与低压电缆的绝缘工艺大不相同,事实上:
——中压电缆由三层而不是一层:导体屏蔽层、绝缘资料、绝缘屏蔽层组成.
——中等电压的绝缘进程是经过运用CCV线路而不是传统的水平挤出机完成的,例如关于低压电缆的状况。
——即便绝缘资料具有与低压电缆(例如 XLPE)相同的标识,原资料自身也不同,以保证更纯洁的绝缘资料。不允许运用用于低压电缆的上色母料进行芯辨认。
——金属屏幕一般用于中压电缆的结构,用于专用于特定运用的低压电缆。
04测验
依据电缆产品的一切认可规范,中压电缆产品需求深度类型测验,以评价各个组件和整个电缆。中压电缆针对其电气、机械、资料、化学和消防功用进行测验。
电气
部分放电测验 – 旨在承认放电存在、起伏,并查看起伏是否超越特定电压的指定值。
热循环测验 – 旨在评价电缆产品怎么呼应服务中的稳定温度改变。
脉冲电压测验 – 旨在评价电缆产品能否接受雷击的浪涌。
电压测验 4 小时 – 依照上述系列排序测验进行承认电缆的电气完好性。
机械
缩短测验 - 旨在深化了解资料功能,或影响电缆结构中的其他组件。
磨损测验 - 低碳钢角按规范用力加载,然后沿电缆水平拖动,以两种相反的方法拖至 600mm 的间隔。
热集测验 – 旨在评价资猜中是否有满足的交联。
化学
腐蚀性气体和酸性气体 - 规划用于丈量电缆样品焚烧时开释的气体,模仿火灾场景,并评价一切非金属部件。
火灾
火焰传达测验 - 旨在经过丈量经过电缆长度传达的火焰来评价和了解电缆功能。
烟雾排放测验 - 旨在保证发生的烟雾不会导致比指定相关值更低的透光水平。
要阅览实验室测验的完好列表,请拜访您的自由中压电缆测验攻略:
常见毛病05
低质量电缆会添加毛病率,使最终用户的供电面对危险。
其底子原因是电缆根底设施过早老化,接头或电缆端接体系根底质量差,导致可靠性或运转功率下降。
例如,部分放电能量的开释是毛病的先兆,由于它供给了电缆开端恶化的依据,这将导致毛病和毛病,今后停电。
电缆老化一般从下降电阻来影响电缆绝缘开端,电阻是缺点的要害目标,包含湿气或气囊、水树、电树和其他问题。此外,别离护套或许遭到老化的影响,添加反响或腐蚀的危险,这或许会导致今后在服务中呈现一些显着的反常问题。
挑选经过全面测验的高质量电缆可延长其惯例运用的寿数,并猜测保护或替换周期,并防止不必要的中止。
方式实验和产品同意
06
方式测验十分有用,由于它承认特定电缆样品在必定时间契合特定规范。
BASEC 产品批阅包含经过定时审阅出产流程、办理体系和严厉的电缆样品测验进行更严厉的部分监控。
在产品同意计划中,依据正在评价的电缆或规模对多个样品进行测验。
十分严厉的 BASEC 认证流程保证最终用户定心,电缆的制作功能契合公认的行业规范,依照最高质量水平进行,并继续运转,然后明显下降毛病危险。
|
