近年来,光通信在国内迅猛发展,我国已经成为了全球最大的光纤光缆生产国和消费国。光缆护套的首要资料聚乙烯使用量也迅猛增加,与此同时,市场上聚乙烯的功能好坏也良莠不齐。而作为光缆抵挡外界机械环境损坏的防地,聚乙烯的质量直接关系着光缆的使用寿命和安稳可靠性。
作为一种经济实惠的手法,光缆外护套用聚乙烯资料一般会增加少数炭黑,炭黑不光起到对光缆外护套染色的效果,它仍是一种光屏蔽剂,能吸收紫外光,避免聚乙烯分子链的开裂和裂解,然后进步护套的抗紫外功能。GB/T 15065-2009《电线电缆用黑色聚乙烯塑料》中规则炭黑含量的规模为2.60%±0.25%。过少的炭黑会导致资料抗紫外线才能缺乏,过多的炭黑则会献身聚乙烯的物理机械功能。因而,炭黑含量是光缆护套用聚乙烯资料的一个很重要的资料参数。
现在,国内线缆职业针对聚乙烯炭黑含量的检测办法首要参阅国家规范GB/T 2951.41-2008[2],规范中介绍了炭黑含量的两种测验办法:一是直接焚烧法,规范规则该办法是炭黑含量的基准测验办法;二是热重剖析法(简称 TGA 法),规范规则为代替办法。
二、参阅规范
GB/T15065-2009 电线电缆用黑色聚乙烯塑料
GB/T 2951.41-2008 电缆和光缆绝缘和护套资料通用实验办法 第41部分
三、实验设备
四、取样
从电缆的一端取一端满足冲凉的的绝缘和护套试样。将试样切成小块,恣意方向上的尺度应不大于5mm。
要求:分量:(1.0±0.1)g
五、实验过程:
1. 将焚烧舟灼烧,干燥器冷却>30min,称重。
2. 样品放入焚烧舟,称重(样品分量A)。
3. 将装有试样的焚烧舟放到石英管的中部。氮气以(1.7±0.3)L/min的流速经过焚烧管,并在今后的加热过程中坚持这个流速。
4. 升温:
a. 10min 升温至 350℃;
b. 10min 升温至 450℃;
c. 10min 升温至 600℃;保温 10min,炉子外
玻璃管内冷却 5min,干燥器冷却 30min,称重(残留物质量B)
此之前都为氮气气氛;
d. 600℃,切换为空气/氧气,放入样品使炭黑焚烧,待冷却后,称重(残留 物质量C)。
留意:1、以上质量准确到0.0001g
2、有疑问时,氮气中的含氧量应约束在0.01%
主张:1、直接焚烧法中,延伸氮气气氛下保温时间或进步保温温度都能促进聚乙烯 料的有机物杂质彻底分化,进步炭黑含量的测验准确性。
2、如今国内线缆行 业聚乙烯塑料的质量良莠不齐,主张GB/T 2951.41-2008 在修订时修正直接焚烧法相关测验参数,习惯各种质量聚乙烯料的炭黑含 量的测验。

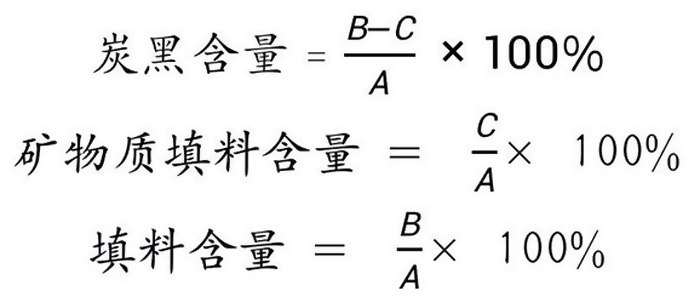

六、实验成果剖析
七、聚乙烯管材规则
《电线电缆用黑色聚乙烯塑料》中规则炭黑含量的规模为 2.60%±0.25%
广东珠江冠缆实业有限公司 珠江冠缆
地址:广州市番禺区石基镇小龙村仇岗工业区3号
咨询电话:19866676186 林经理
免责声明:网站内容由系统自动采集自互联网,如有侵权请告知删除
